Насосное оборудование топливозаправщика
| Привод насоса | От двигателя шасси через коробку отбора мощности при помощи карданной передачи |
| Насос Марка, Подача насоса, высота | СЦЛ-01А-Т Самовсасывающий центробежно – вихревой, 38±10% м³/ч, максимальная высота 4,5 м. |
| Фильтр, Тип, Марка | Фильтрующий элемент изготовлен из металлической сетки полутомпаковой 0,8Н (ГОСТ 66130). |
| Узел выдачи топлива | |
| Расположение | В кормовой части автомобиля с возможностью выдачи топлива в любую сторону. |
| Фильтр тонкой очистки | Предназначен для защиты счетчика от попадания инородных частиц. Чистота фильтрации не более 0,03. |
| Счетчик жидкости тип, производитель, характеристики | Марка ДД-25-1,6 СУ, с овальными шестернями, ПКФ ПриборКомплект, Класс точности 0,25, диаметр условного прохода Ду-25, Давление 1,6 Мпа, расход 1,2 – 7 |
| Раздаточный рукав | Ду-20, длина -5 м. Укладка свободная. |
| Кран раздаточный | Кран раздаточный АКТ с автоматическим и ручным прекращением выдачи рабочей жидкости марки А50-М. |
Комплектация Топливозаправщика
| Огнетушители | ОП-6, 2 шт, расположены в пеналах |
| Пеналы под огнетушители | Пластиковые, справа и слева, на переднем донце цистерны 2 шт. |
| Пеналы для напорно-всасывающих рукавов | Пластиковые длинной 3,25 метра. 2 шт. |
| Ящик для инструментов | Пластиковый, установлен с левой стороны ТС, в задней части. |
| Ящик для песка | Пластиковый, установлен с левой стороны ТС, в задней части, вес не менее 25 кг. |
| Противооткатные упоры | 2 шт., пластиковые |
| Знак опасности груза с возможностью крепления в передней и задней части АТЗ | 2 шт., для дизельного топлива (или бензина по требованию Заказчика) |
| Цепь заземления, постоянно контактирующая с землей | 1 шт. |
| Трос заземления со штырем на конце | 1 шт., 10 метров, БЗЗ-10 |
| Проблесковый маячок | Оранжевого цвета |
| Световозвращающее оборудование | Световозвращающая микро призматическая лента, соответствующая требованиям правил 104 ЕЭК ООН. |
| Площадка обслуживания | Из алюминиевого просеченного листа, обеспечивающая безопасную работу оператора. |

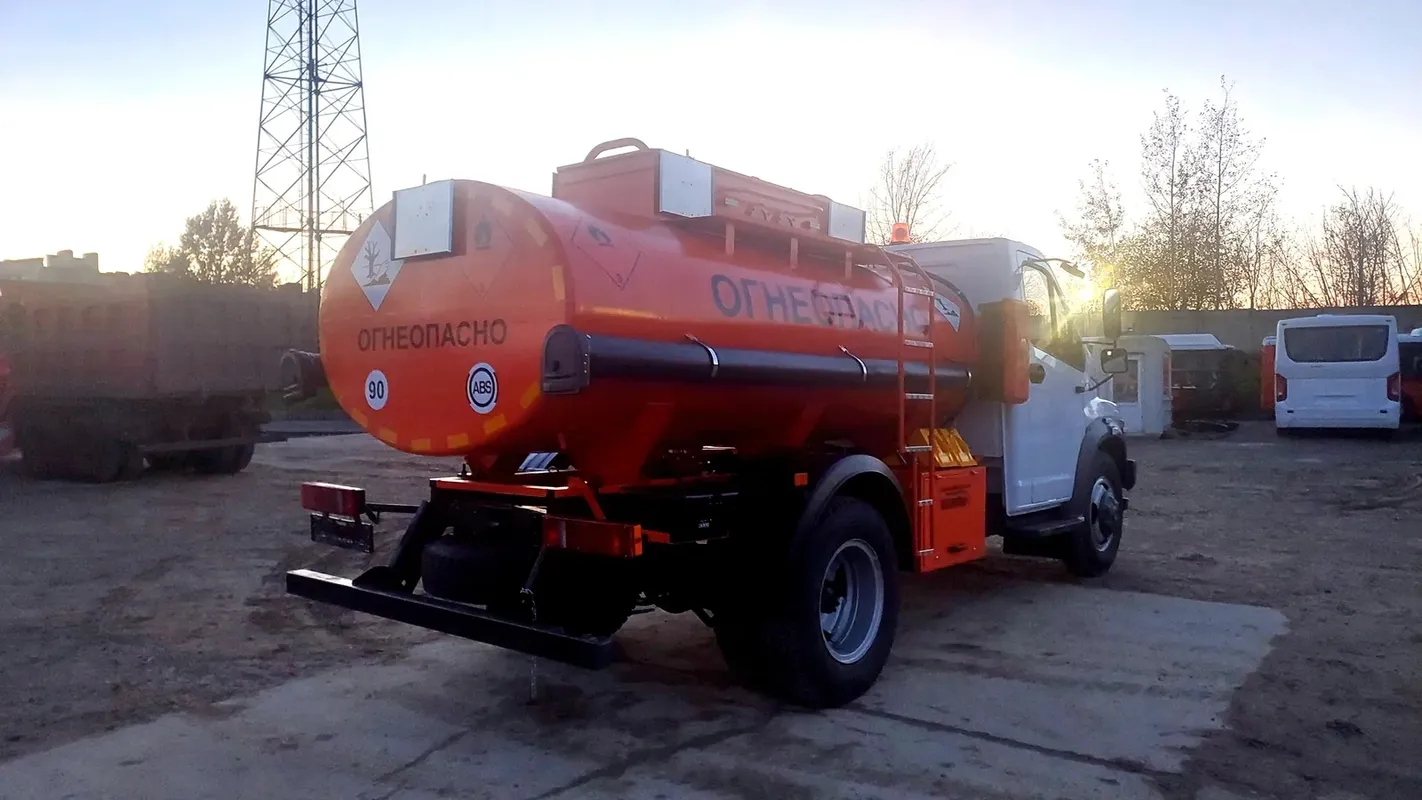

| Лестница | Расположена в задней части цистерны, с просеченными ступенями, исключающими скольжение, с правой стороны ТС |
| Поручень безопасности | Алюминиевый, раскладывающийся с уровня земли. Имеет фиксатор для самопроизвольного открытия. |
| Заднее защитное устройство (ЗЗУ) | В наличии |
| Окраска кабины шасси | По ТУ завода изготовителя |
| Окраска цистерны | По ТУ завода изготовителя РАЛ — 2004 |
| Подготовка поверхности цистерны перед окрашиванием | Обработка поверхности цистерны грунтом (возможно произвести пескоструйную обработку по требованию Заказчика) |
| Надпись «Огнеопасно» | Справа, слева и сзади цистерны |
| Знак опасности, 3 класс | Справа, слева и сзади цистерны |

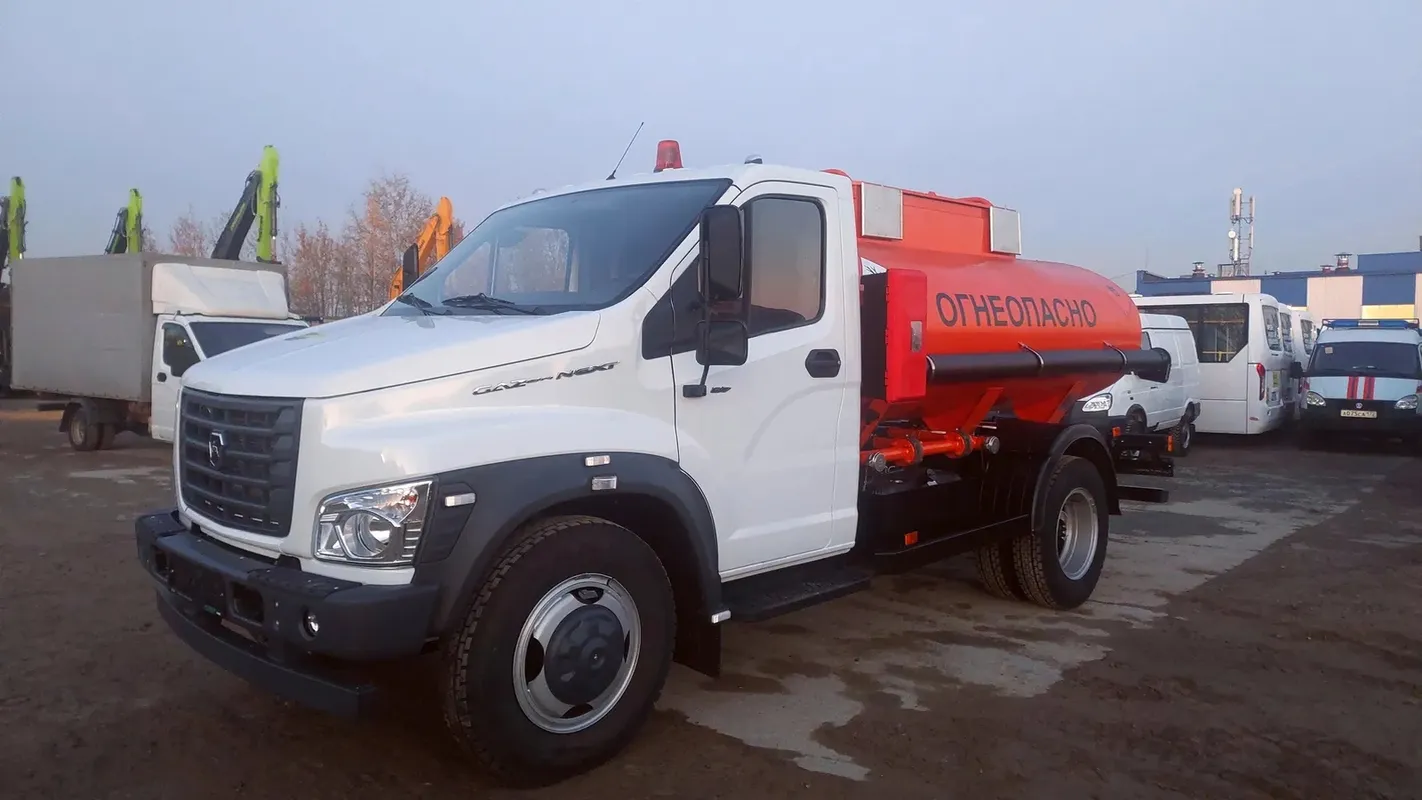

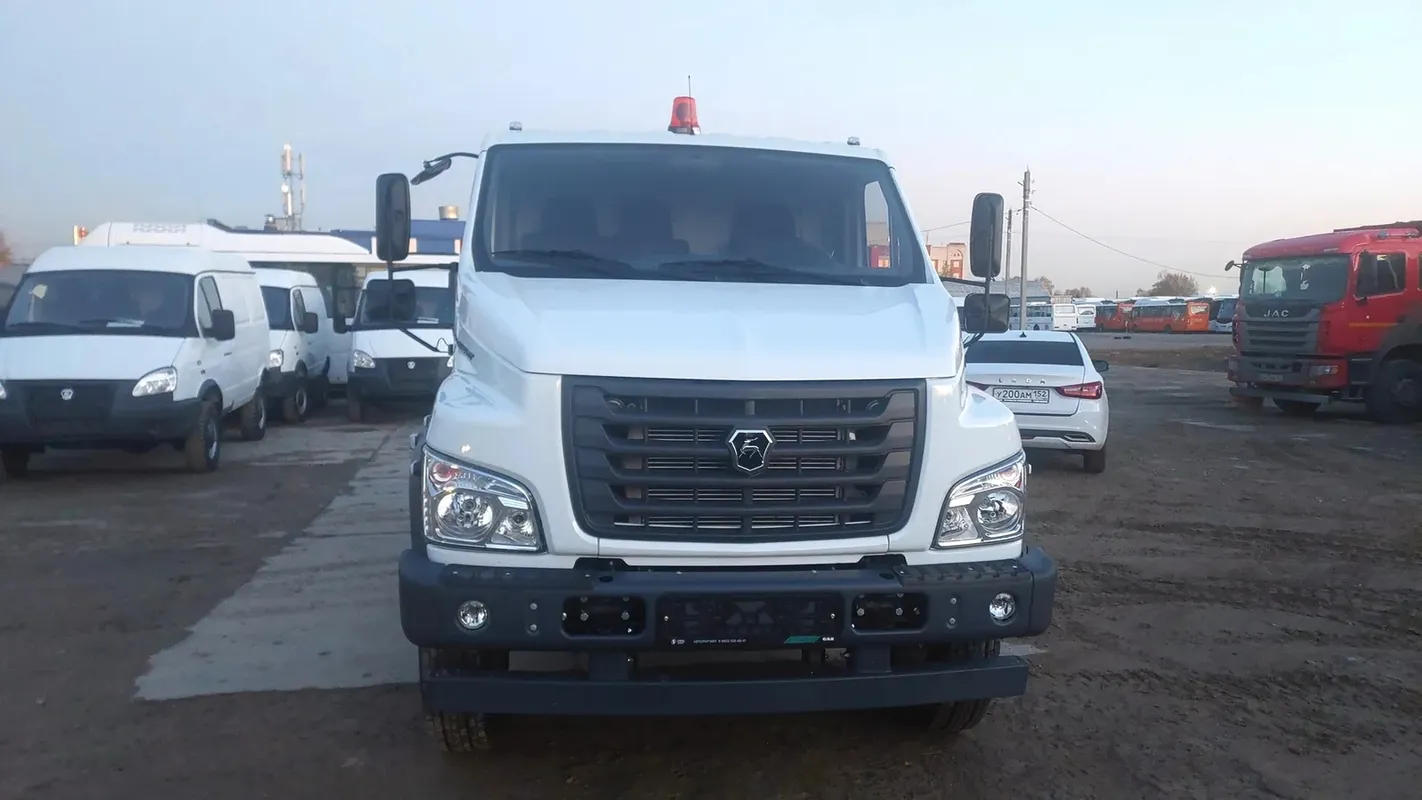

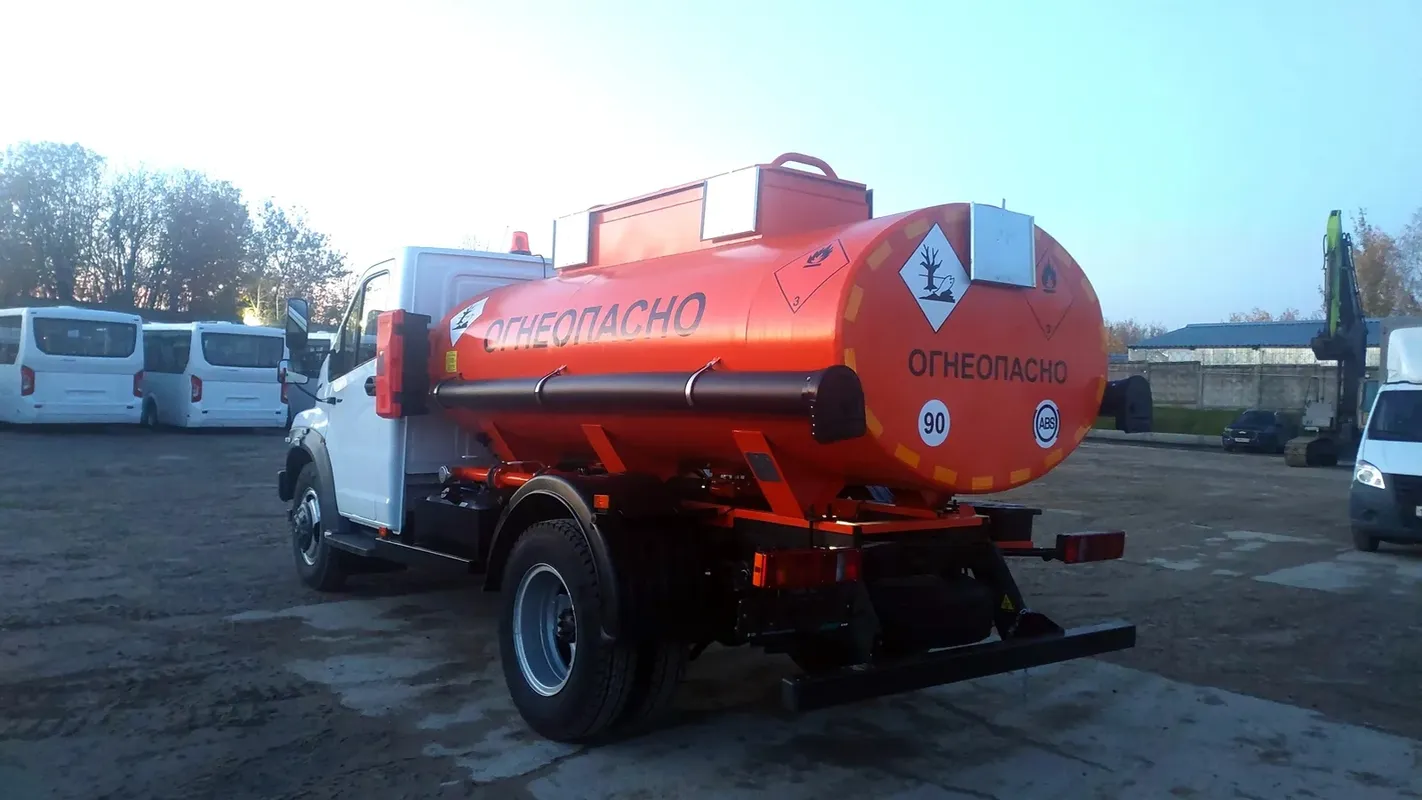

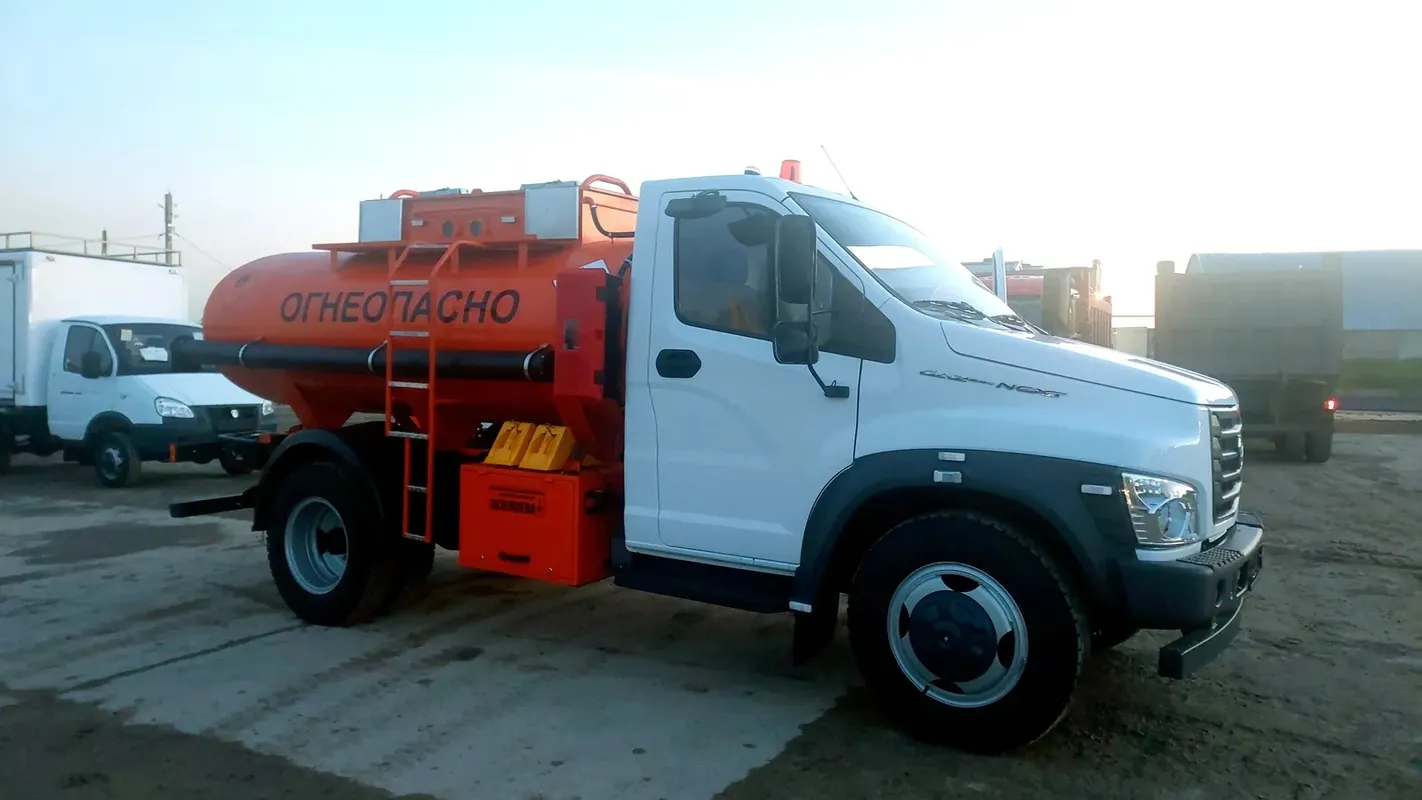

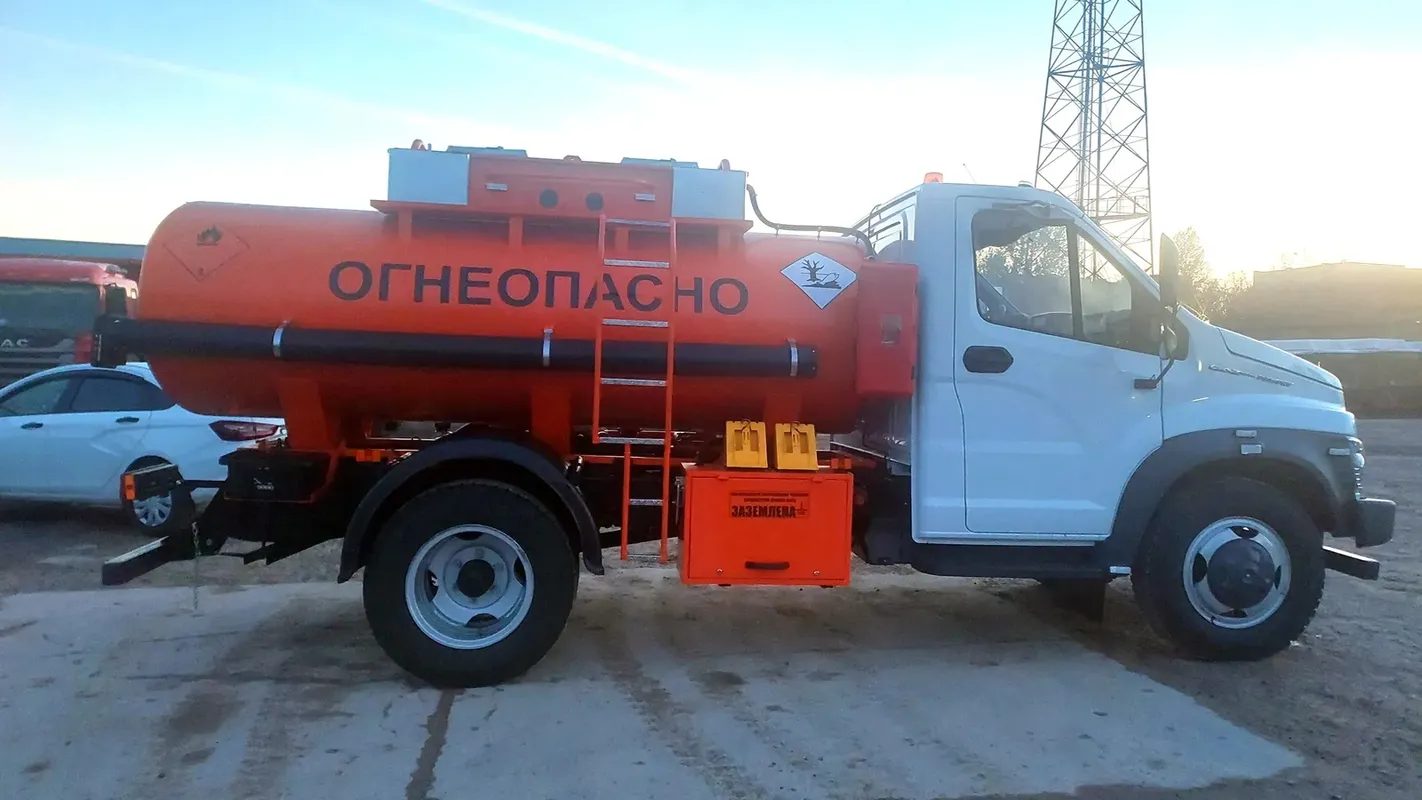

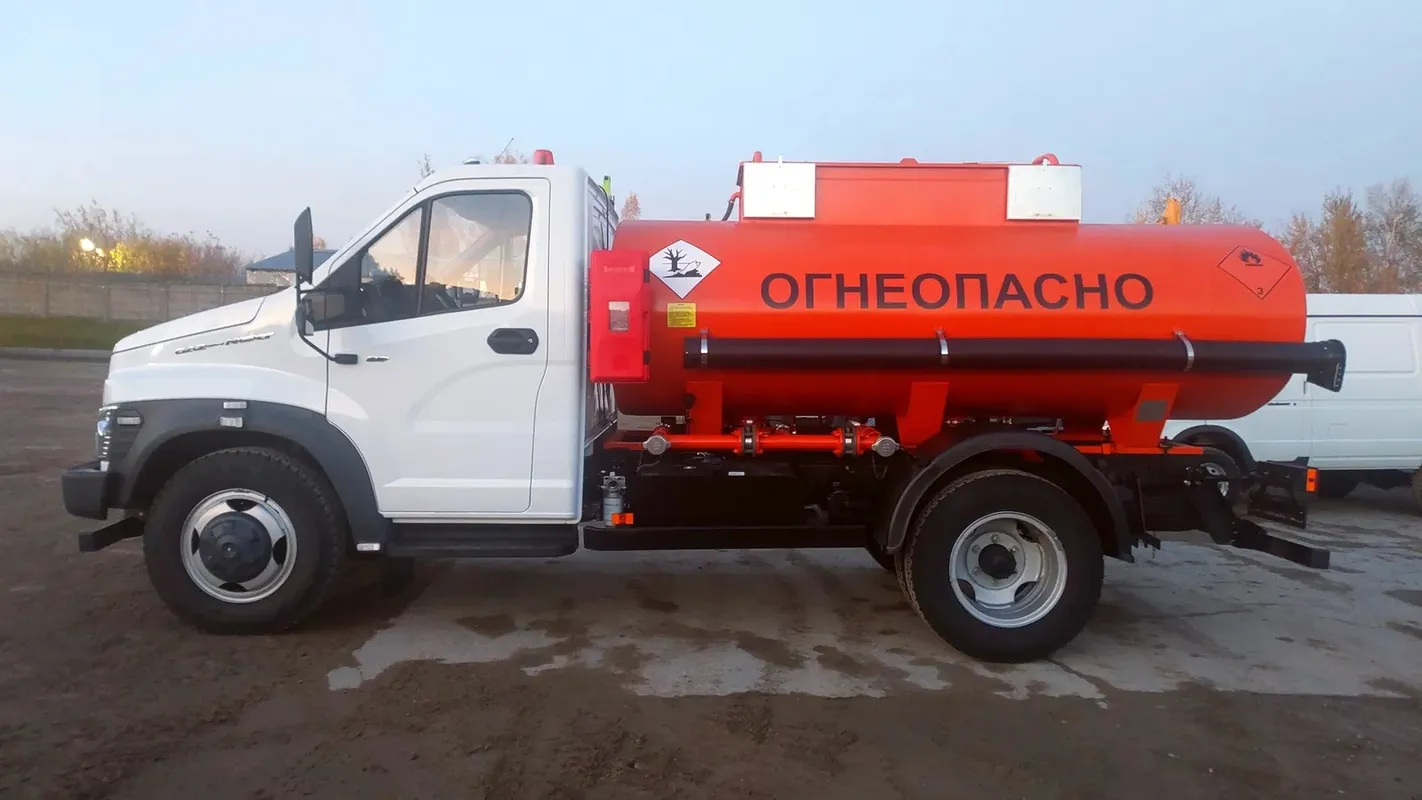

ГАЗон Next С41R13 топливозаправщик бензовоз
Топливозаправщики предназначенные для перевозки нефтепродуктов и заправки в баки или ёмкости потребителя. Цистерна вместимостью 4900 литров, что позволяет использовать машину как топливозаправщик для любой техники в полевых условиях Бензовоз топливозаправщик кроме цистерны имеет специальное оборудование: насос для перелива топлива, раздаточный пистолет, счётчик выдачи топлива и другое.
Назначение Топливозаправщика
- Топливозаправщик используется как бензовоз или заправщик
- Дозированная выдача топлива через раздаточный пистолет
- Возможен слив топлива через трубопровод
- Заполнение цистерны через горловину или с помощью насоса и системы трубопровода
- Перекачивание топлива из одной внешней ёмкости в другую
