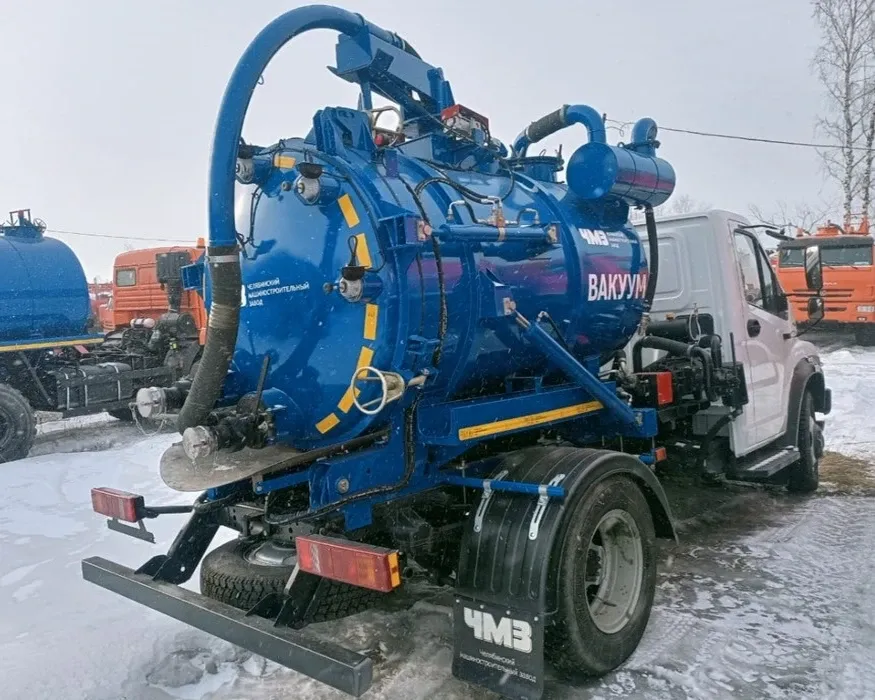

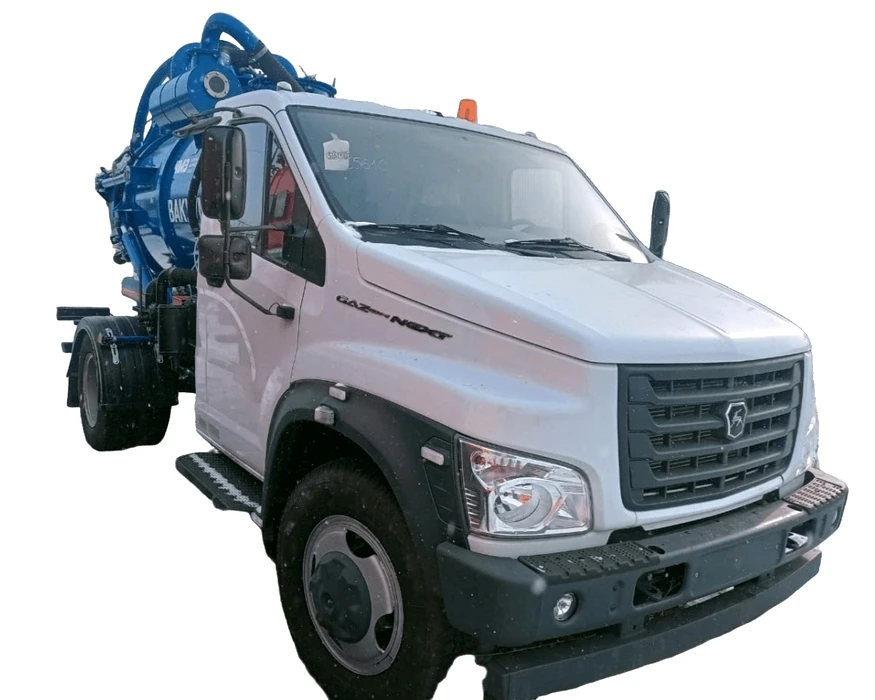

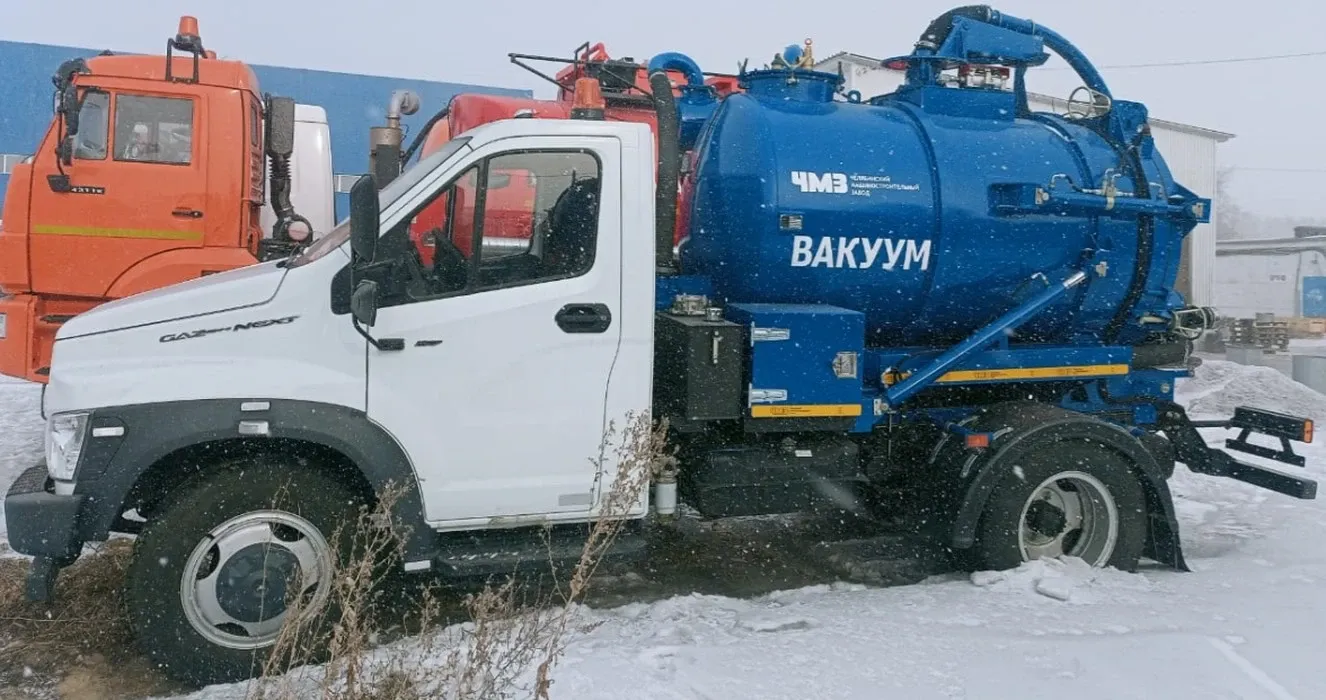

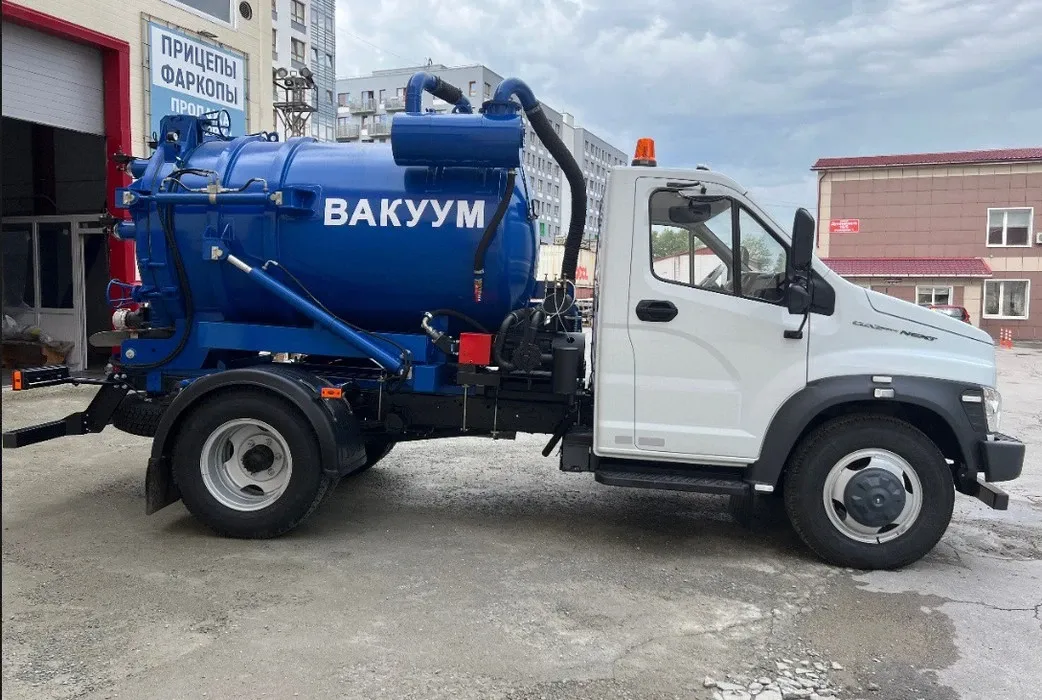

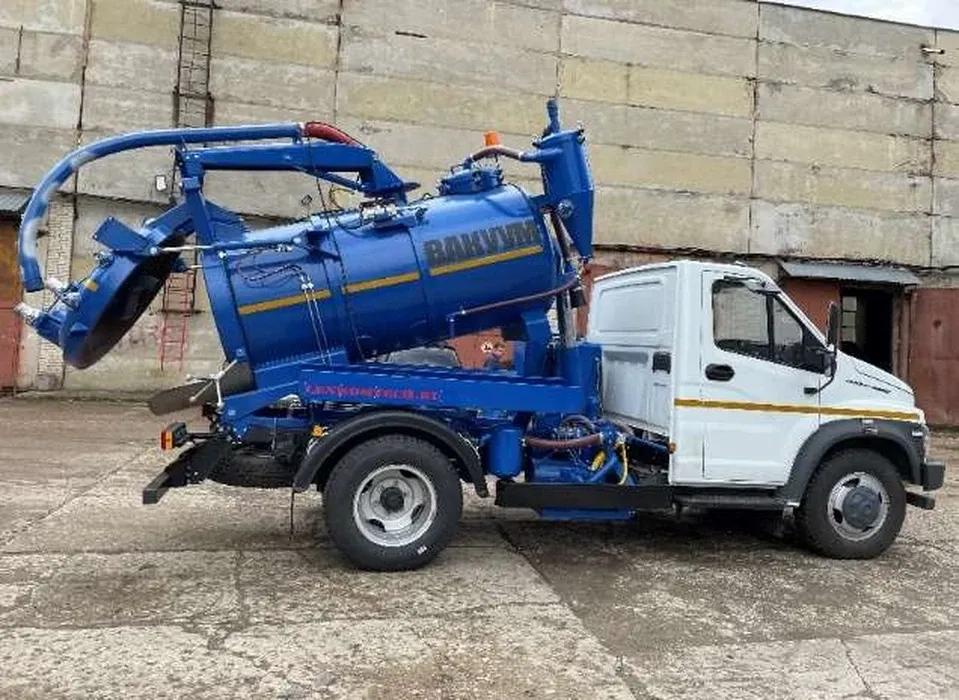

Илососная машина - описание
Илососная машина – это разновидность техники, использующей вакуумный принцип работы. Она применяется для очищения канализационных или дренажных систем от илистых (и подобных илу) масс, их перевозки к пункту утилизации. Илососная спецтехника может эксплуатироваться в круглогодичном режиме.
Характеристики Илососной машины
Цистерна вакуумная: |
|
| Рабочая вместимость цистерны | 4 м3 |
| Надпись | по бокам цистерны — «ВАКУУМ» |
| Материал цистерны | углеродистая сталь 09Г2С 4мм |
| Цвет ёмкости | по желанию заказчика (оранжевый/синий) |
| Подъем цистерны | гидравлический |
| Открывание заднего дна | гидравлическое |
| Насос вакуумный | КО-510 (360 м3/ч) |
| Привод насосной установки | гидравлический |
| КОМ | наличие |
| Визуальный контроль за наполнением цистерны | смотровое окно круглое 3 шт. |
| Сливная горловина | лючок приемный АНМ-53 –2 шт., сливной желоб |
| Глубина подъема | 6-8 м |
| Рукав напорно-всасывающий с наконечником | 6 м., Ду100, 3 шт. |
| Локеры | пластиковые, отбойник |
| Электрооборудование | освещение рабочей зоны, подсветка глазка, боковые габариты, вкл. КОМ |
| Стрела с дистанционной системой управления (угол поворота 2400) | Наличие |
Основные компоненты илососного автомобиля
- Цистерна — предназначена для сбора и транспортировки отходов (ила, шлака, тех. жидкостей и пр.). Резервуар имеет 2 отсека: 1 — для сбор отходов; 2 — размещение воды, для размягчения отходов (отложений).
- Цистерна оснащается самосвальным гидравлическим устройством и механизмом для открывания дна, облегчающих разгрузочные работы и обслуживание агрегата. Цистерны могут быть объёмом от 3,5 куб.м до 18 куб.м.
- Шасси — размещается весь функционал илососной машины: цистерны, модульное оборудование и пр.
- Вакуумный насос — для всасывания отходов посредством создания разряженного пространства в резервуаре. Вакуумный насос монтируется на шасси.
- Плунжерный насос — для размыва потоком воды уплотненные массы отходов, а также удаление отходов на внутренние поверхности цистерны и труб.
- Механизм для всасывания, оснащен лебедкой, стрелой. Это дает возможность применять спецтехнику удаленно от очищаемого объекта.
- Трубопровод (шланг). Шланг диаметром от 10 до 12 см используется для помещения отходов внутрь цистерны.
- Пульт д/у. Применяется для удаленного управления работой спецтехники.
- Системы мониторинга работы. Диагностические системы позволяют оценить работу спецтехники и защитить ее от выхода из строя.
